L'électrocardiogramme d'un patient se présente sous la forme de pics de tension régulièrement espacés. Les battements de son coeur ont un caractère
fréquentiel
alternatif
aléatoire
périodique
Un phénomène est dit périodique s'il se reproduit identique à lui même à intervalles de temps quelconques.
Faux
Vrai
La plus grande durée au bout de laquelle un phénomène périodique se répète est sa période
Faux
Vrai
Le nombre de périodes que l'on peut inscrire dans dans une durée d'unité de temps est
l'ECG
la fréquence
la période
le nombre de tours par minute
Si la période est exprimée en secondes, la fréquence s'exprime en
seconde
Hertz
s-1
Si la " fréquence des pulsations cardiaques" est égale à 60, cela signifie que l'on décompte 60 pulsations par
seconde
minute
milliseconde
hertz
Pour une fréquence f connue d'un signal périodique, on peut calculer la valeur de la période T grâce à la relation:
Toute tension périodique:
est positive puis négative
est continue
subit des variations qui se répètent
est positive
Dans quel cas la partie de la tension triangulaire u(t) surlignée en rouge est-elle un motif élémentaire
L'oscillogramme suivant est celui de la tension aux bornes d'un microphone captant le son émis par une instrument de musique. En quel point se termine le motif élémentaire commençant en A?
G
H
B
D
F
E
I

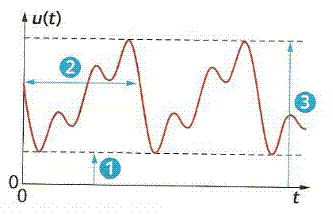

Une tension u(t) suit l'évolution suivante: Associer au numéro de chaque flèche, la grandeur correspondante:
1: T; 2: f; 3: Umax
1: U min; 2: f; 3: Umax
1: Umax; 2: f; 3: Umin
La mesure d'une durée à l'aide d'un oscilloscope :
est possible en utilisant l'axe horizontal
est possible en utilisant l'axe vertical
est impossible pour une tension périodique
Si la période d'un phénomène périodique est de 50 ms, sa fréquence est de :
50 mH
50 Hz
20 Hz
Si la fréquence d'un phénomène périodique est de 400 Hz, sa période est de
2,5 s
0,040 s
2,5 ms
L'électrocadiogramme d'un patient est donné sur la figure suivante. Déterminer la fréquence des pulsations cardiaques
