Au laboratoire, on a construit différents montages. Les oscillogrammes des tensions d’entrée e(t) et de sortie s(t), sont relevées
Montage
Schéma
Oscillogramme

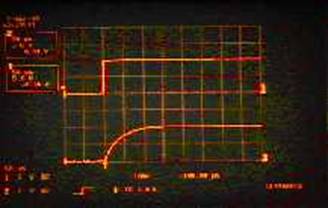

1
voies 1 et 2 : 50 µs/div ; 5,0 V/div

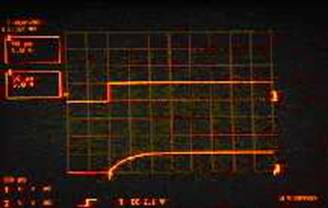

2
voies 1 et 2 : 50 µs/div ; 5,0 V/div
3

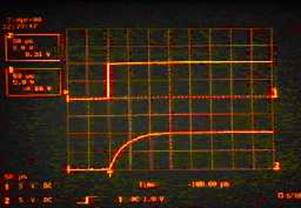

C1 = 33 nF voies 1 et 2 : 50 µs/div ; 5,0 V/div
C2 = 66 nF voies 1 et 2 : 50 µs/div ; 5,0 V/div
C3 = 16,5 nF voies 1 et 2 : 50 µs/div ; 5,0 V/div
4
voies 1 et 2 : 50 µs/div ; 5,0 V/div
1 / 7
Pour chaque montage, la charge du condensateur commence :
Dès le début de l'enregistrement
A la date t = 50 µs
A la date t = 100 µs
Au sujet de la tension aux bornes du condensateur
Le
maximum que peut atteindre la tension de charge aux bornes d'un
condensateur est égale à la tension continue appliquée à l'entrée du
circuit RC série.
Le
maximum que peut atteindre la tension de charge aux bornes d'un
condensateur peut dépasser la tension continue appliquée à l'entrée du
circuit RC série.
Si
on attend suffisamment longtemps, le maximum que peut atteindre la
tension de charge aux bornes d'un condensateur dépasse parfois la
tension continue appliquée à l'entrée du circuit RC.
Le
maximum que peut atteindre la tension de charge aux bornes d’un
condensateur reste toujours inférieur à la tension continue appliquée à
l’entrée du circuit RC série.
La comparaison des deux oscillogrammes1 et 2 montre que :
Diminuer le niveau de la tension d’entrée raccourcit la durée nécessaire à la charge complète d’un condensateur.
Le
niveau de la tension d’entrée est sans aucun effet sur la durée
nécessaire à un condensateur pour atteindre sa tension de charge
maximale.
Diminuer le niveau de la tension d’entrée augmente la durée nécessaire à la charge complète d’un condensateur.
Montages 3. L'ordre de grandeur du temps de charge du condensateur C1 est :
66 µs
80 µs
160 µs
330 µs
L'analyse des oscillogrammes du montage 3 permet de conclure :
La valeur de la capacité C d’un condensateur est sans effet sur la durée de charge.
Augmenter la valeur de la capacité C d’un condensateur augmente la durée de charge.
Augmenter la valeur de la capacité C d’un condensateur diminue la durée de charge.
L'analyse des oscillogrammes du montage 3 permet de conclure :
La valeur de la capacité C d’un condensateur est sans effet sur le niveau de la tension uC finale à ses bornes.
Augmenter la capacité C d’un condensateur augmente le niveau de la tension uC finale à ses bornes.
Augmenter la capacité C d’un condensateur diminue le niveau de la tension uC finale à ses bornes.
En réalisant le montage 4 :
On n'apporte aucune infomation supplémentaire.
On peut observer la décharge du condensateur dans la résistance.
On peut observer l'évolution de l'intensité dans le circuit pendant la décharge du condensateur.
On peut observer l'évolution de l'intensité dans le circuit pendant la charge du condensateur.
